Fahrplan/Gleisbelegung § kommentieren

Auf der ersten Seite werden alle Anlagen, die im StellwerkSim vorhanden sind, nach Region sortiert und in alphabetischer Reihenfolgen angezeigt (Auswahl „Alle“). Jetzt wählt man sich seine gewünschte Anlage aus. Möchte man nur eine bestimmten Region sehen, kann man diese in der Dropdown-Liste auswählen. Ebenfalls ist es möglich direkt zu einer AID zu springen. Möchte man den Fahrplan sehen, dann klickt man auf „Fahrplan“, möchte man sich die Belegung der Gleise anschauen, klickt man auf „Gleisbelegung (Java)“. Zum laden der Gleisbelegung muss das Java-Applet/Programm gestartet sein.  kommentieren

Achtung: alle ersichtlichen Daten beziehen sich nur auf die Online-Version der Stellwerke, bzw. liefern nur bei diesen sinnvolle Daten.  kommentieren

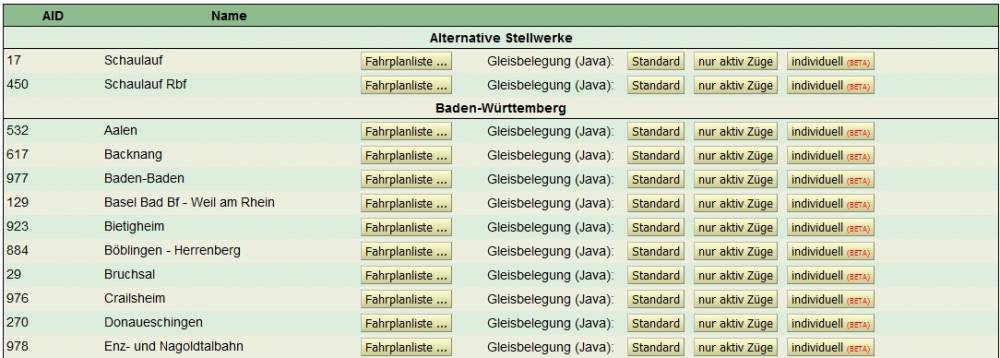

Übersicht Hier wird die Auswahl mit Dropdown-Menü „Alle“ dargestellt.  kommentieren


Hat man den Fahrplan ausgewählt, dann sieht man jetzt eine Liste aller Züge und Musterzüge (Zugtemplates), die in der entsprechenden Anlage verkehren. Es werden alle Bahnsteige und Haltepunkte angezeigt, an denen Züge einen Fahrplaneintrag haben. Diese Ausgabe kann man filtern und auch darin suchen. Man kann sich entscheiden, ob man die erzeugten Züge (Test-Züge oder Aktiv-Züge) oder nur die Zugtemplates angezeigt bekommt. Als Zusatz besteht auch die Möglichkeit sich den hinterlegten Hinweistext an diesem Fahrplaneintrag einblenden zulassen. Auch kann man einen Bahnsteig auswählen. Dann werden nur die Halte an diesem Bahnsteig angezeigt. Eine Sortierung erfolgt über die markierten Spaltenköpfe.  kommentieren

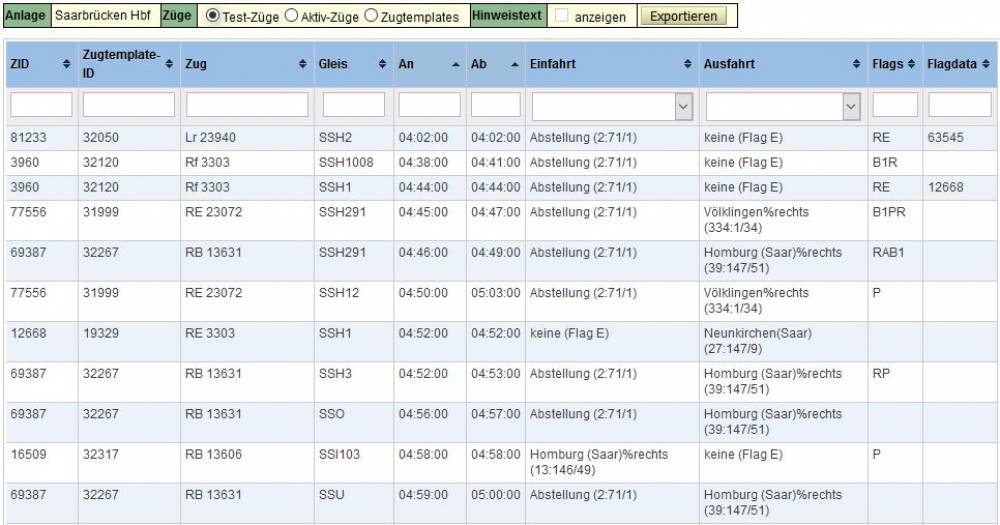

(Bahnhofs-)Fahrplan Ansicht Test-Züge  kommentieren


In der Ansicht nach Zugtemplates kann man direkt über den Link, in Spalte „Aktion“, auf den Fahrplaneditor [F] zugreifen oder zur History [H] des Zugtemplates gelangen.  kommentieren

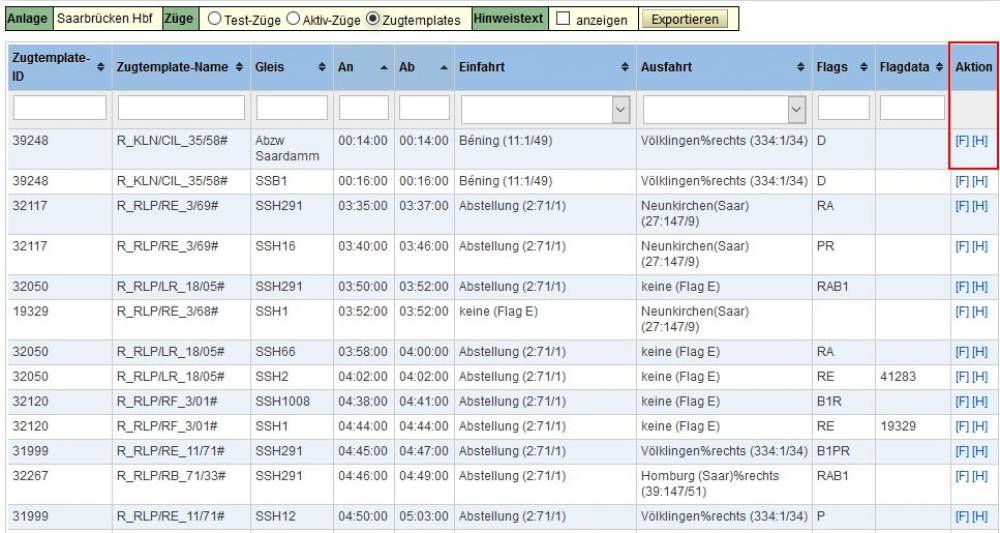

(Bahnhofs-)Fahrplan Ansicht Zugtemplates, Hervorgehoben der Berech Aktion  kommentieren

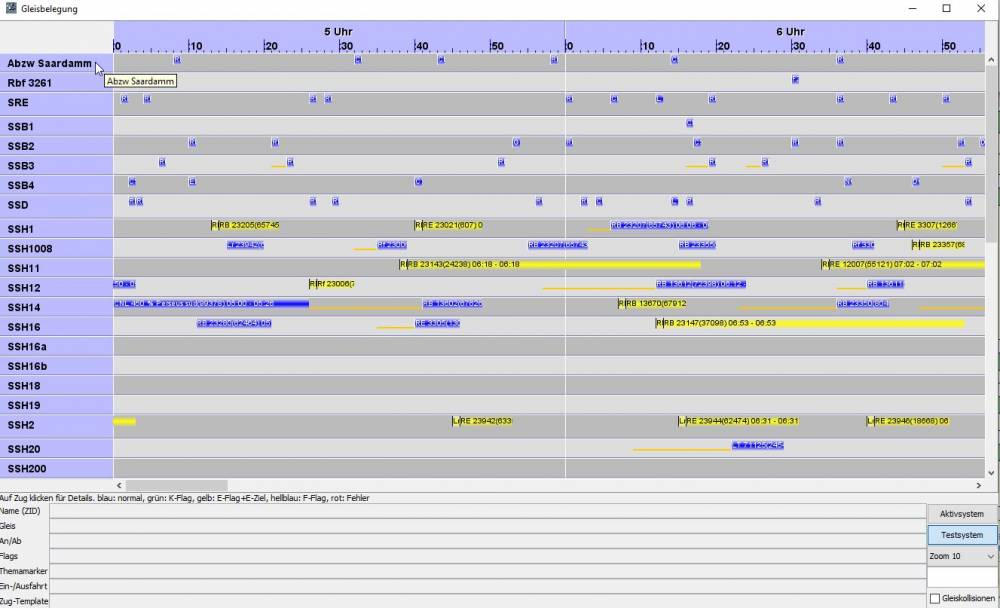

In der Gleisbelegung erscheint ein Diagramm, in dem alle Bahnsteige und Haltepunkte in Relation zur Zeit (von 5-21 Uhr) angezeigt werden. Hier kann man ablesen, welcher Zug wie lange auf welchem Gleis steht. Die Züge sind farblich gekennzeichnet, wobei die Farben folgende Bedeutungen haben:   kommentieren

Klickt man einen Zug an, werden am unteren Rand die entsprechenden Zugdaten angezeigt. Im Fenster rechts unten gibt es noch mehr Einstellmöglichkeiten. Man kann wählen, welche Züge angezeigt werden sollen, die aus dem Testsystem oder die aus dem Aktivsystem. Ferner kann man die Anzeige mit dem Zoom verändern. Standardeinstellung ist, wie auf unserem Screenshot, Zoom 10. Bei Zoom 1 passt der ganze Tag auf den Bildschirm, bei Zoom 50 ist es weniger als eine Stunde. Über den Haken Gleiskollisionen lassen sich doppel Belegungungen auf einem Gleis zu einer bestimmten Zeit finden, die betroffenen Stellen werden mit einem roten Kringel gekennzeichnet.  kommentieren

Bei der Verwendung von K- und F-Flag schlägt die Gleiskollionssuche ebenfalls an.  kommentieren

Zu Beachten ist auch, dass in der Gleisbelegung auch Bahnsteige stehen, die noch in Aktivzügen eingetragen, evtl. aber gar nicht mehr in der Anlage vorhanden sind! Dies kann bei großen Um- oder Neubauten passieren.  kommentieren


Gleisbelegung  kommentieren
