Der Karteneditor ist im R-Admin Menü unter Landschaft zu finden.

Der Landkarteneditor ist nach dem Drag & Drop-Prinzip aufgebaut.

In der Funktionsleiste am oberen Rand des Editors finden sich von links nach rechts folgenden Funktionen:

• Speichern-Button
• Knotenmodus-Button
  • In diesem Modus können die Knoten, sprich Stellwerke, auf die Karte hinzugefügt, gelöscht und verschoben werden
• Knotenauswahl
  • Der gewählte Knoten wird hier angezeigt
  • Es können in der Drop-Down-Liste Knoten zum einfügen ausgewählt werden
• „Knoten hinzufügen“-Button
• „Knoten löschen“-Button
• Verbindungsmodus-Button
  • Verbindungen zwischen den Knoten können erstellt und gelöscht werden
• „Verbindung löschen“-Button
• „auf 0/0 zurücksetz“-Button
• über-Button

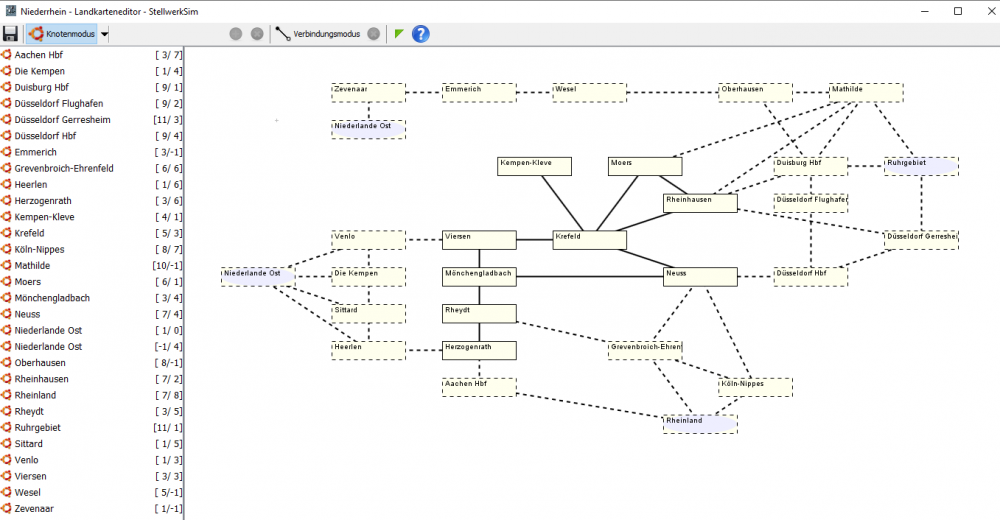

Der Arbeitsbereich ist in die Bereiche Knoten-, bzw. Verbindungsauswahl auf der linken Seite, sowie den Kartenbereich auf der rechten Seite unterteilt.

Im Auswahlbereich sind je nach Modus die Knoten oder Verbindungen in alphabetischer Reihenfolge aufgeführt. Dabei befindet sich hinter dem Namen eines Knoten dessen Koordinate. Wird ein Knoten oder eine Verbindung im Auswahlbereich angewählt, wird dieser im Kartenbereich rot umrandet und lässt sich somit leicht finden.

Für die folgenden Schritte muss der Knotenmodus aktiviert sein.

Um einen knoten hinzuzufügen wird in der Knotenauswahl der Funktionsleiste der gewünschte Knoten ausgewählt. Mit einem Klick auf den „Knoten hinzufügen“-Button erscheint der Knoten in der linken oberen Ecke der Karte.

Knoten können auf der Karte verschoben werden, indem sie mit der Maus angeklickt und mit gewünschter Maustaste in die gewünschte Position gezogen werden.

Um Knoten zu löschen werden diese auf der Karte oder einem der beiden Knotenauswahlbereiche (links neben der Karte oder in der Funktionsleiste) ausgewählt und der „Knoten löschen“-Button gedrückt.

Für die folgenden Schritte muss der Verbindungseditor aktiviert sein.

Um Verbindungen hinzuzufügen wird der erste Knoten angeklickt und mit gedrückter Maustaste zum zweiten Knoten gefahren.

Verbindungen können gelöscht werden indem sie in der Karte oder der Verbindungsauswahl ausgewählt werden und auf „Verbindung löschen“-Button geklickt wird.

Mit dem „auf 0/0 zurücksetz“-Button wird die gesamte Karte in den positiven Bereich verschoben. Somit sind keine negativen Koordinaten mehr vorhanden.
